Nom De Marque: | Lianghe |
Numéro De Modèle: | KXT |
MOQ: | 1 série |
Prix: | $15.40-47.8/Sets |
Conditions De Paiement: | T/T, D/A, D/P, Western Union, MoneyGram, L/C |
Supply Ability: | 6000 réglés par mois |
Joint de dilatation flexible à simple sphère en caoutchouc NBR de type bride DN300
Un joint de dilatation en caoutchouc à simple sphère (également connu sous le nom de compensateur en caoutchouc, joint flexible en caoutchouc ou soufflet en caoutchouc) est un composant de tuyauterie très flexible conçu pour absorber les mouvements, réduire les vibrations et compenser les désalignements dans les pipelines tout en maintenant une étanchéité.
Principales caractéristiques :
Diamètre nominal (DN) : 300 mm
Type de structure : Joint de dilatation en caoutchouc à simple sphère
Type de bride : Acier au carbone ou acier galvanisé, percé selon les normes ANSI, DIN, JIS ou personnalisées
Matériau du caoutchouc : NBR (caoutchouc nitrile butadiène) – Excellente résistance à l'huile
Renforcement : Cordon en nylon multicouche et fil d'acier pour la résistance à la pression
Pression de conception : Généralement PN10 / PN16 / PN25 (à confirmer selon le projet)
Capacité de mouvement : Compression/extension axiale, décalage latéral, déviation angulaire
Plage de température : -10°C à +80°C (selon la compatibilité du fluide)
Paramètres du produit
Nom du produit | Joint de dilatation flexible à simple sphère en caoutchouc NBR de type bride DN300 |
Structure du produit | Caoutchouc interne et externe, tissu de cordon en nylon, fil d'acier et bride |
Matériau du caoutchouc | EPDM, NR, NBR, PTFE, FKM, etc. |
Matériau de la bride | SS304, SS316, acier au carbone, fonte ductile, etc. |
Norme de la bride | DIN, BS, ANSI, JIS, etc. |
Classification du produit | Simple sphère, Double sphère, Type union, etc. |
Le joint de dilatation en caoutchouc à simple sphère se compose de :
Corps en caoutchouc (élastomère) : Généralement fabriqué en NBR (caoutchouc nitrile), EPDM, néoprène ou FKM (Viton) selon l'application.
Couches de renforcement : Tissu intégré ou fil d'acier pour améliorer la résistance à la pression.
Brides ou extrémités de tuyaux : Disponibles en connexions à brides (ANSI, DIN, JIS, etc.) ou filetées/à manchon.
Conception à simple arche (sphère) : Offre une flexibilité pour les mouvements axiaux, latéraux et angulaires.

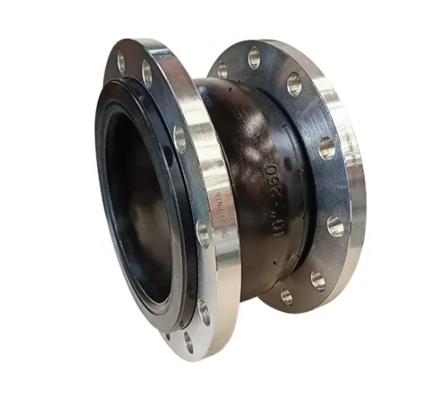

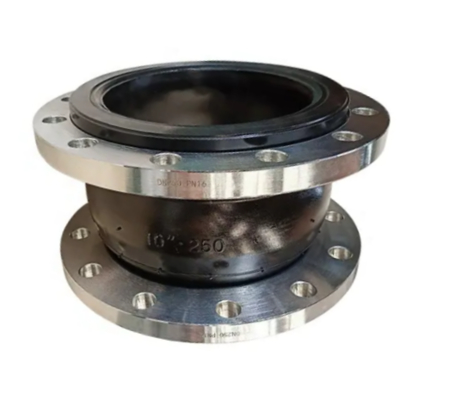

Affichage des détails du produit
Fonctions clés
✔ Amortissement des vibrations et du bruit : Réduit les contraintes des pompes, des compresseurs et des machines.
✔ Absorption des chocs : Protège les pipelines des coups de bélier et des surtensions.
✔ Compensation des désalignements : Permet de légères déviations des tuyaux sans connexions rigides.
✔ Compensation de la dilatation thermique : Accommode l'expansion/contraction des tuyaux induite par la température.
✔ Résistance chimique et à la corrosion : Selon le matériau du caoutchouc (par exemple, EPDM pour les acides, NBR pour les huiles).
Traitement du produit de joint de dilatation en caoutchouc
